ЖУЧОК

   Сейчас в век, миниатюрных устройств, видеокамера или жучок могут быть установлены в любом месте. Используя собственный радиопередатчик, они способны передавать сигнал на несколько десятков или сотен метров. Электронные жучки синонимы: подслушка, прослушка, радиооборудование, прослушивающее и подслушивающие устройства. Поэтому, мы решили сконструировать свое прослушивающее устройство (Жучок), который назвали «Передатчик Ж-V1.0». Такой «Жучок» будет пользоваться успехом на радиотехнических кружках. О нем и пойдет речь в нашей работе.

   УКВ передатчики. Использование, применение прослушивающих устройств нашло себя в широком применении в работе разведывательных служб всех стран мира, особо надо отметить начало 40 годов прошлого тысячелетия, когда мир был на гране второй мировой войны. Используется как средство промышленного, коммерческого или уголовного шпионажа. Однако бизнесом дело не заканчивается. «Жучки» используются против обогатившихся соседей, неверных супругов, чиновников, следователей… Даже в установленном в таком месте как комната отдыха, предприятия, в столовой или курилке, «жучок» может дать огромное количество информации, о работе предприятия, имена и фамилии сотрудников, вопросов и так далее. «Жучок», то есть УКВ передатчик предназначен для передачи звуковых колебаний беспроводным способом на небольшие расстояния в ультракоротком диапазоне волн.

   Передатчик Ж-V1.0 является радиотехническим прибором, использующимся для прослушивания, например: комнаты отдыха, предприятия, столовой или курилки и т.д. Основные технические характеристики жучка:

1. Диапазон передаваемых частот:
УКВ 60-65 МГц (4,56-4,05 м)
2. Номинальная выходная мощность, 0,1Вт
3. Питание радиопередатчика осуществляется от источника постоянного тока напряжением 6-12 В.
4. Потребляемая мощность от источника постоянного тока, не более 0,4 Вт
5. Габаритные размеры, не более 162х162х20 мм,
6. Масса радиопередающего устройства, гр, не более 245
7. Корпус миниатюрного УКВ передатчика пластмассовый.

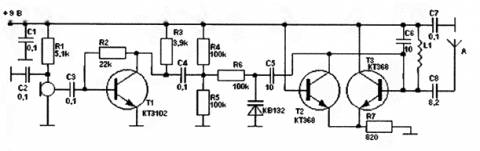

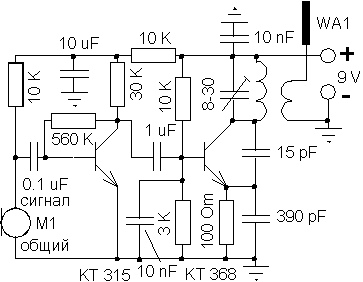

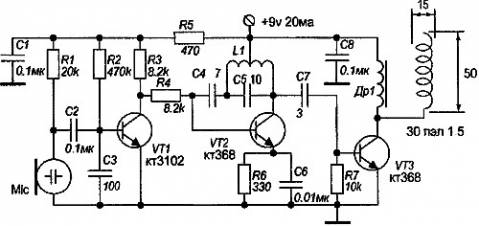

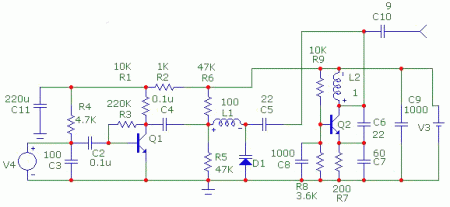

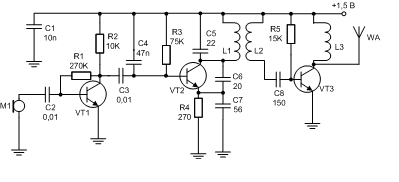

8. Принципиальная схема УКВ передатчика приведена на рис.1

3. Материалы

1. Микрофон динамический 1шт.
2. Микросхема к140уд1б 1шт.
3. Транзистор п422 1шт.
4. Конденсаторы построечные 3….30 мкФ 2шт.
5. Сопротивление 1кОм 2шт.
6. Сопротивление 100кОм 1шт.
7. Сопротивление 680кОм 2шт.
8. Сопротивление 27кОм 1шт.
9. Сопротивление 6,8кОм 1шт.
10. Конденсатор 1200 мкФ 1шт.
11. Конденсатор 6800 мкФ 2шт.
12. Экраны металлические 3шт.
13. Антенна диаметром 7мм, 5-7 витков посеребренного
провода сечением 0,5 мм, при настройке её сжимают
или растягивают. 1шт.
14. Медные луженые провода в оболочке сечением 0,5 мм 4шт.

   Способ соединения деталей, элементов и проводов: пайка припоем марки ПОС (припой оловянно свинцовый). Пайка должна выполняться с применением канифоли или бескислотного флюса. Место пайки протрите спиртом.

   Промышленность выпускает огромное количество самых разнообразных микросхем, и рассказать обо всех сразу просто невозможно. Начнем с более интересных и универсальных – операционных усилителей (сокращенно ОУ). Они относятся к категории так называемых аналоговых микросхем, предназначенных для работы в усилительной технике. Первоначально ОУ применялись в вычислительных устройствах для выполнения математических операций – суммирования, вычитания, интегрирования, дифференцирования. Отсюда и их название – операционные. Обозначаются ОУ следующим образом. Цифра после буквы к – символа микросхемы – характеризует тип МС: 1, 5, 6, 7 – полупроводниковая, 2, 4, 8 – гибридная, 3- проволочная или керамическая; следующие две или три цифры обозначают порядковый номер серии; буквы УД указывают, что это операционный усилитель; последняя цифра – номер серии. Например, к153УД6 – полупроводниковый операционный усилитель 53 – серии, порядковый номер серии – 6. На принципиальных схемах операционные усилители изображаются в виде треугольника, одна из сторон которого расположена вертикально.

   Вход, изображенный с кружком, называется инвертирующим, так как сигнал на выходе по отношению к сигналу на этом входе имеет противоположную полярность. Обозначается ОУ символом DA.
Операционные усилители характеризуются многими параметрами, из них шесть основных – напряжение питания, потребляемая мощность, чувствительность, коэффициент усиления, полоса пропускания и выходная мощность. Подробнее с операционными усилителями мы познакомимся на примере микросхемы К140УД1Б, наиболее простой из всех существующих ОУ. Она выпускается в корпусах двух вариантов: цилиндрическом для К140УД1Б и прямоугольном для КР140УД1Б.

   В состав трехкаскадного усилителя входят 9 транзисторов, 1 диод и 12 резисторов. Питание микросхемы осуществляется от двухполярного источника +/- 12,6 В со средней точкой, потребляемая мощность – 170 мВт. Коэффициент усиления ОУ 1300-12000, верхняя граничная частота не ниже 100 кГц, низкий уровень собственных шумов. Для длительной безотказной работы УКВ передатчик необходимо оберегать от ударов, воздействия влаги и спиртосодержащих веществ, от резких перепадов температур, прямого воздействия солнечных лучей.
